Beschreibung / Berechnung

Mit der Umrechnungsformel ist es kein Problem den benötigten Einstellwert zu errechnen.

Im Idealfall ist die Verlängerung in der Achse des Drehmomentschlüssels (also gerade), es kann aber auch fast jeder beliebige Winkel verwendet werden, nur muss der Fehler der durch den Winkel zwischen L1 und L2 entsteht anders berechnet werden. Für die Berechnung bei einer schrägen Verlängerung habe wir eine Excel Datei erstellt in die nur zusätzlich die Länge der Verlängerung eingegeben werden muss um den korrigierten Einstelwert zu berechnen, diese Datei errechnet auch automatisch den Winkel zwischen L1 und L2 und den Fehler in %, dann wird auch der um den Fehler korrigierte Einstellwert angegeben. Ab 10% Fehler oder bei unlogischen Eingaben färben sich die Felder rot. Die Länge (L2 oder L neu) ist immer die direkte Strecke von der Griffmitte des Drehmomentschlüssels bis zum neuen Drehpunkt und somit bei einer schrägen Verlängerung auch schräg zur Achse des Drehmomentschlüssels.

Sie können die Excel-Datei zur Berechnung hier downloaden. Klicken Sie einfach auf diese Zeile

Bei gerader Verlängerung nur drei Zahlen in den Taschenrechner eingeben, einstellen und loslegen.
(oder hier für die Online-Berechnung (für gerade Verlängerung) klicken)

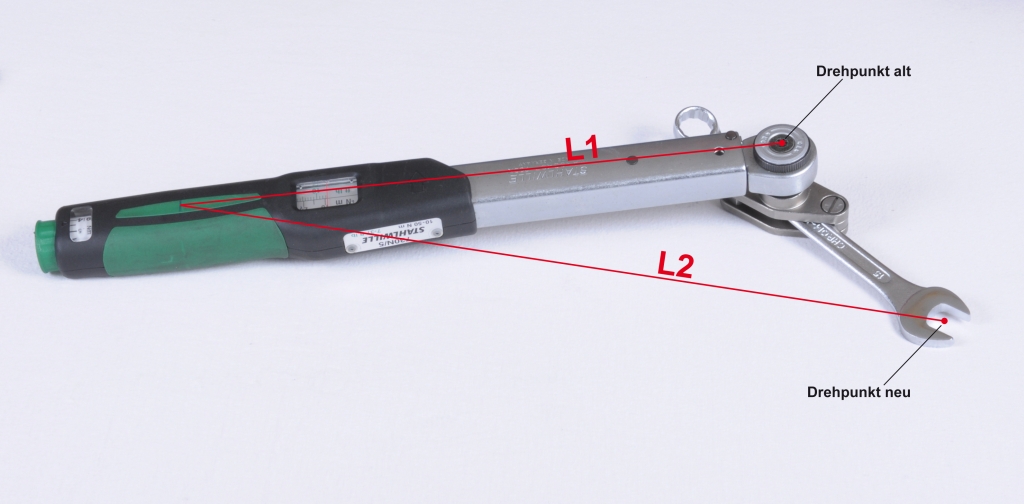

Die Länge des Drehmomentschlüssels (Länge alt oder L1) wird von der Griffmitte (hier ist oft eine Markierung) bis zum Drehpunkt des Antriebsvierkantes gemessen und durch die neue Länge (Länge neu oder L2) von der Griffmitte des Drehmomentschlüssels bis zum neuen Drehpunkt geteilt. Mit diesem Faktor wird nur noch das gewünschte Drehmoment (M1) multipliziert und man erhält den Einstellwert (M2).

L1 = Griffmitte des Drehmomentschlüssels bis Mitte Antriebsvierkant

L2 = Griffmitte des Drehmomentschlüssels bis neuer Drehpunkt (z.B. Mitte Gabelschlüssel)

M1 = gewünschtes Drehmoment (an der Schraube benötigtes Drehmoment)

M2 = Einstellwert (der an der Skala des Drehmomentschlüssels einzustellende Wert)

laengenklein

Klicken Sie auf das Bild für eine größere Darstellung

Ein Beispiel:

Die Länge des Drehmomentschlüssels ist 300mm,

die neue Länge ist 350mm,

das benötigte Moment ist 50NM

(L1) : (L2) = Faktor                              (M1) x (Faktor) = Einstellwert (M2)

300 : 350 = 0,857                                  50NM x 0,857 = 42,857NM

Nur drei Zahlen in den Taschenrechner eingeben (300 : 350) x 50 = 42,857.

Der am Drehmomentschlüssel einzustellende Wert für dieses Beispiel ist gerundet  43NM.



Einspannen des Werkzeugs

Um z.B. einen Gabelschlüssel (für Rechtsanzug) einzuspannen einfach den gewünschten Schlüssel von links nach rechts (Vierkantloch oben) in den Adapter schieben und mit dem gewünschten Überstand an den Einlagen anliegen lassen. Anschließend das Werkzeug mit der Klemmschraube im Unterteil gegen das Oberteil klemmen um zu verhindern, dass sich die Position verändert. Den Adapter mit dem Werkzeug an den Drehmomentschlüssel stecken, umrechnen, Drehmoment einstellen und anwenden.

1. Werkzeug in den Adapter stecken

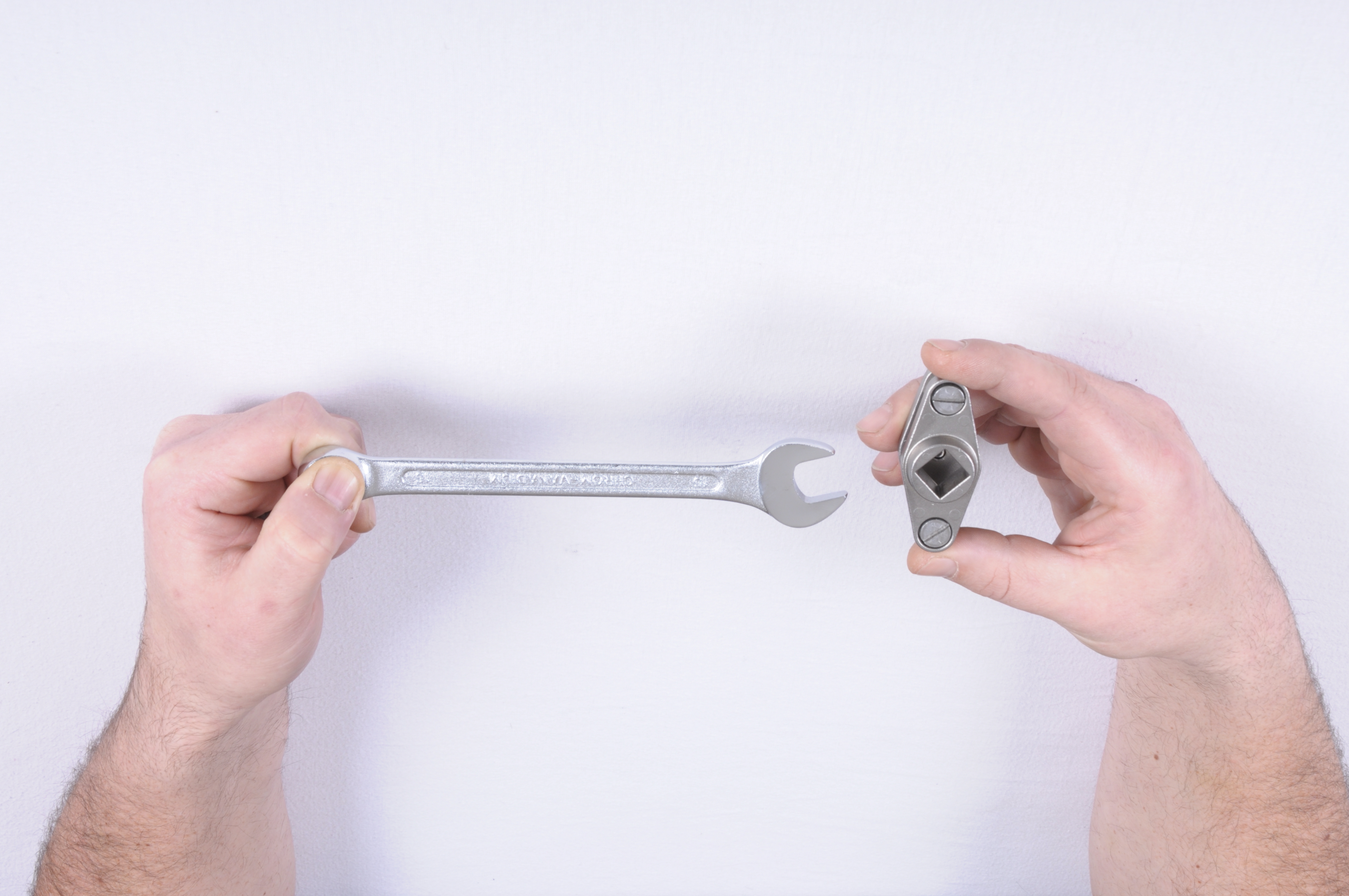

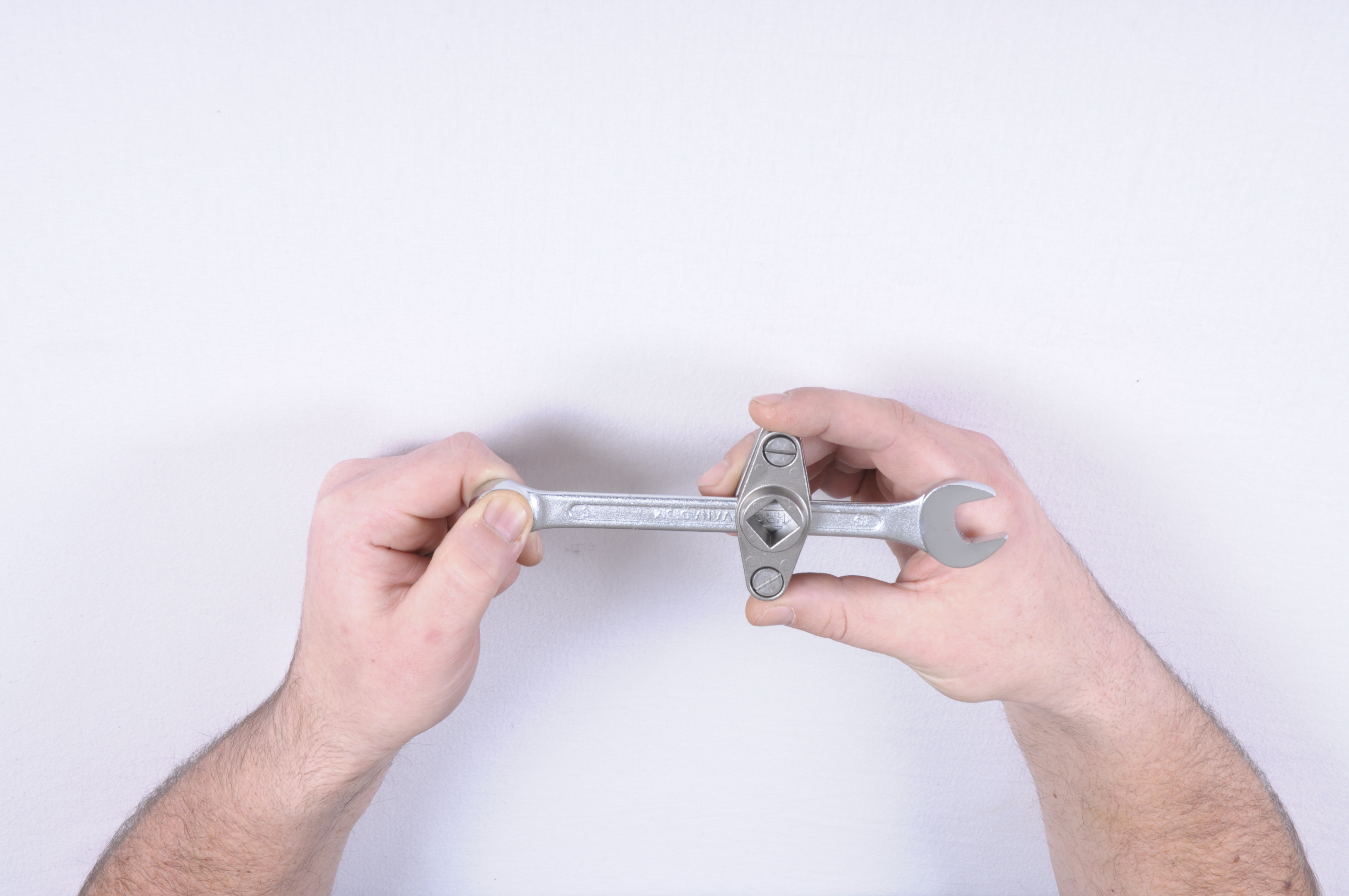

SchluesselnebenAdapterkleinSchluesselinAdapterklein

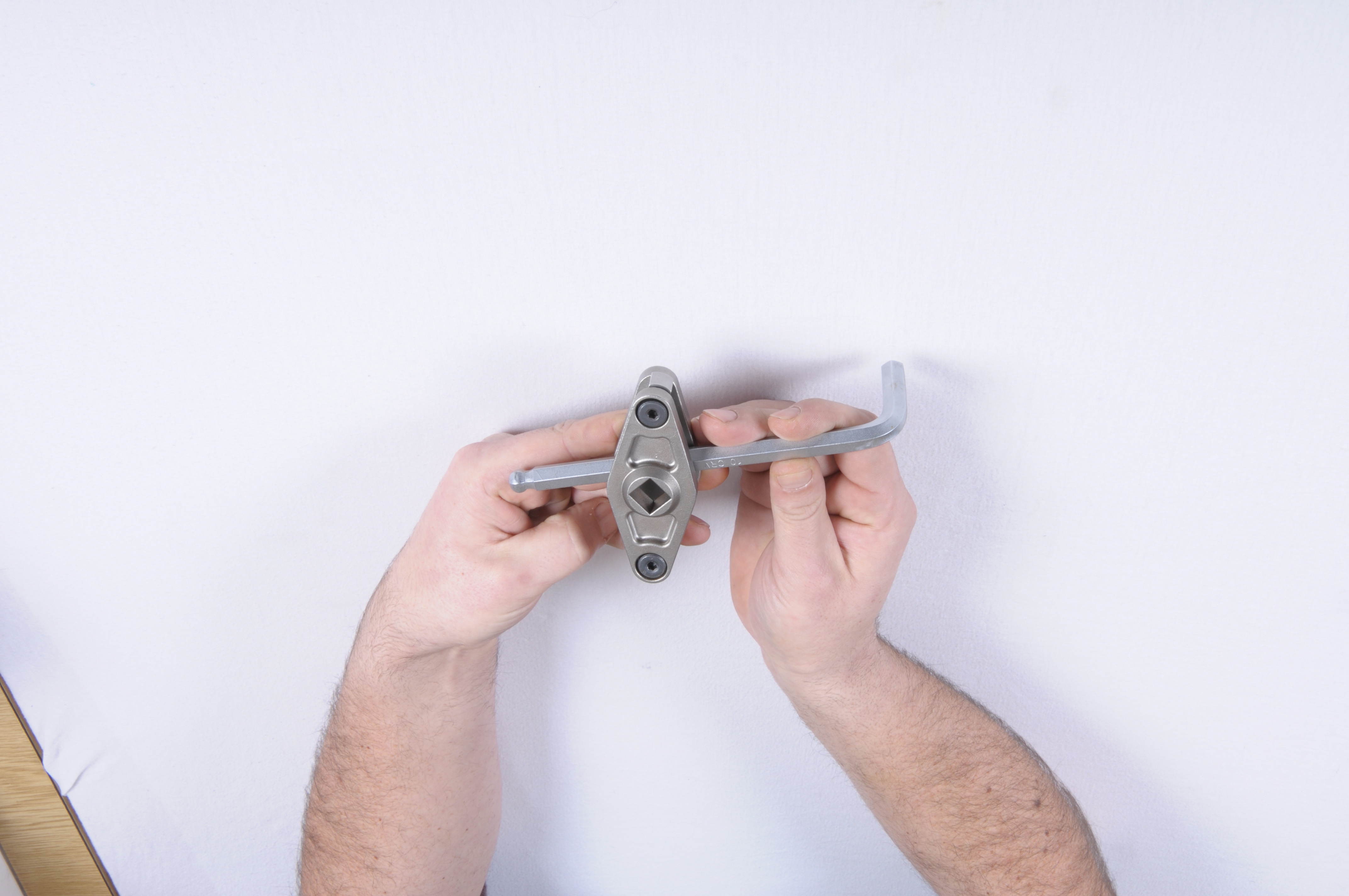

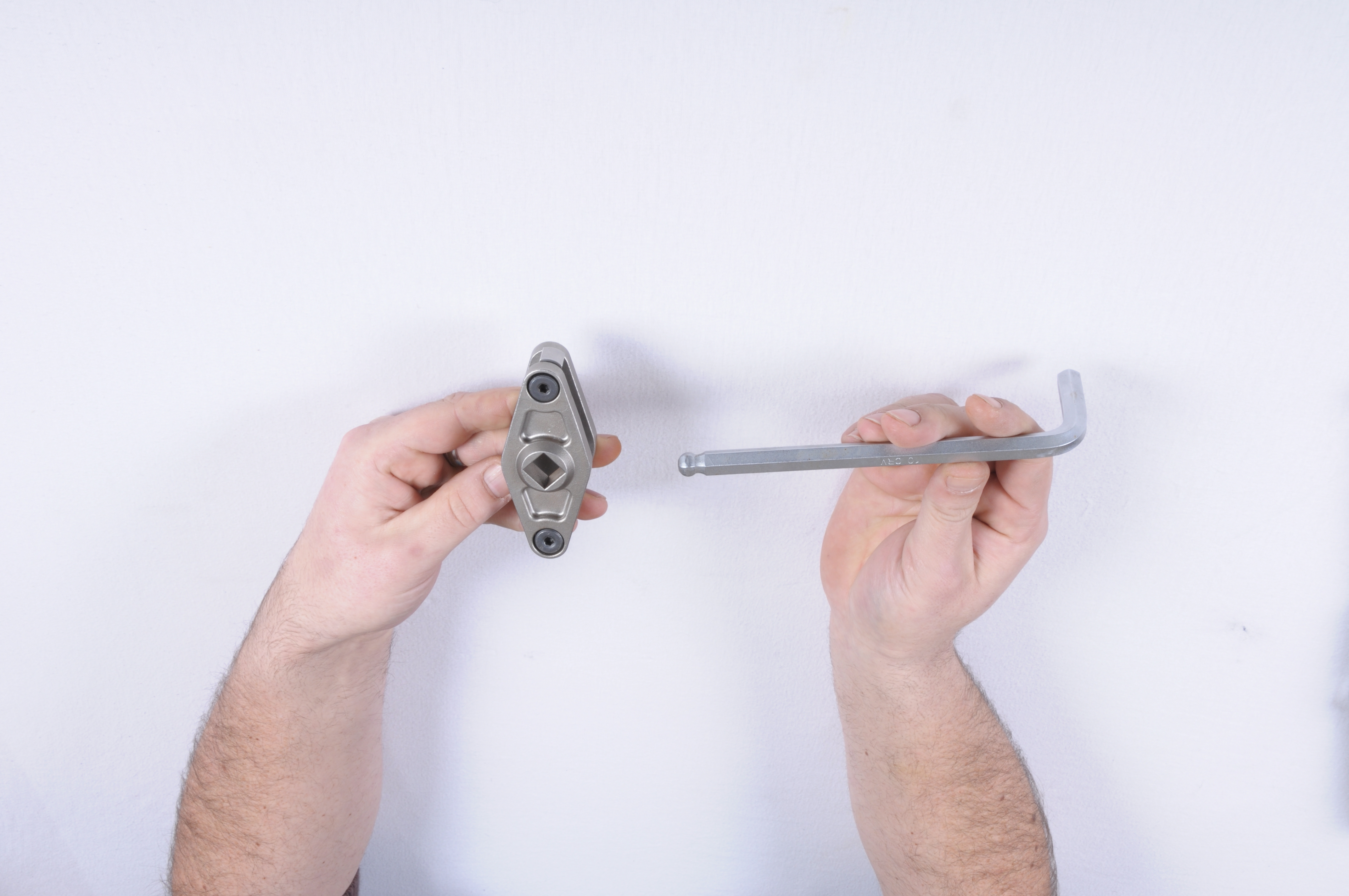

InbusnebenAdapterkleinInbusinAdapterklein











2.

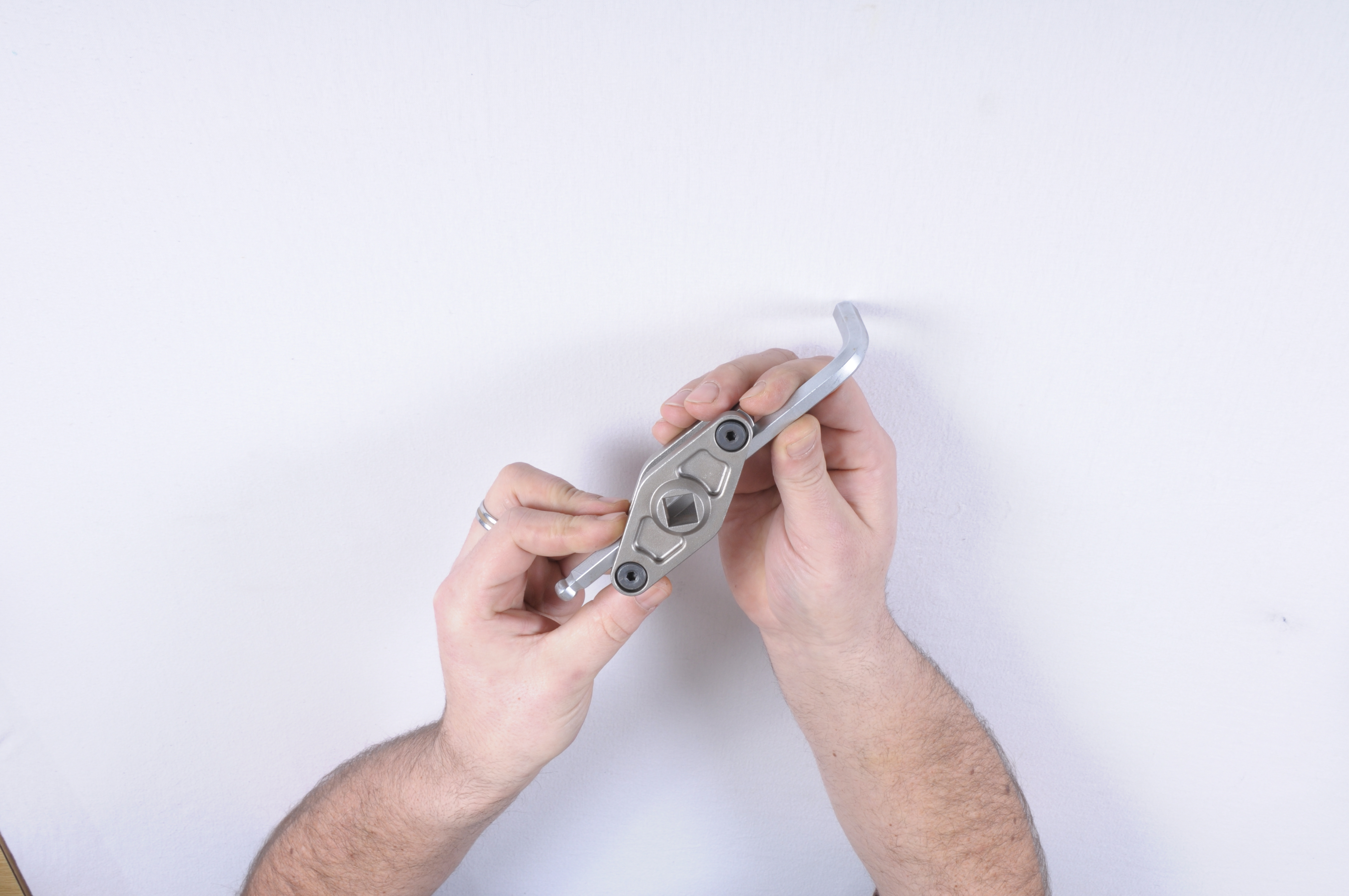

Werkzeug an den Schoneinlagen anlegen und mit dem gewünschten Überstand klemmen.

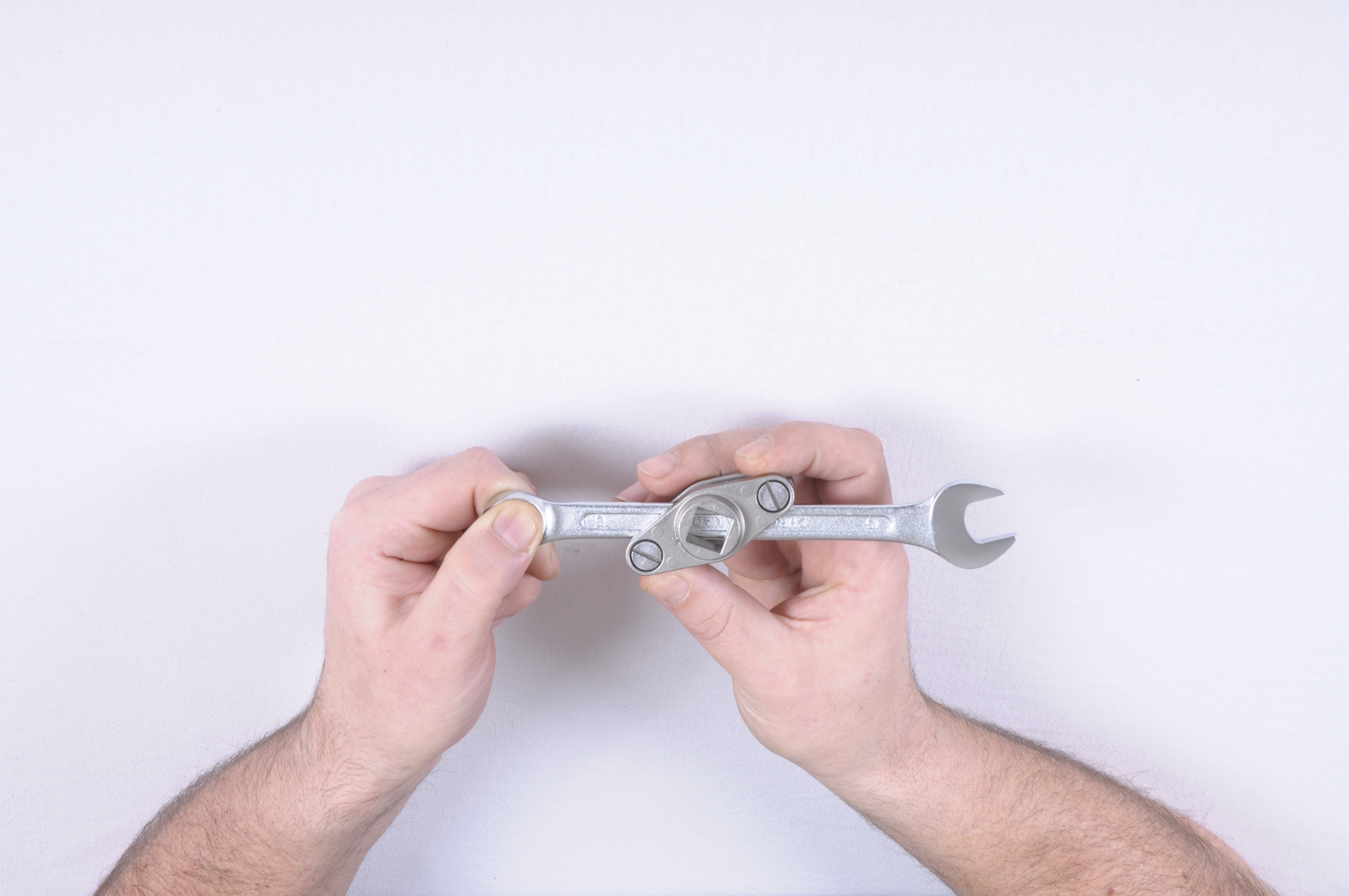

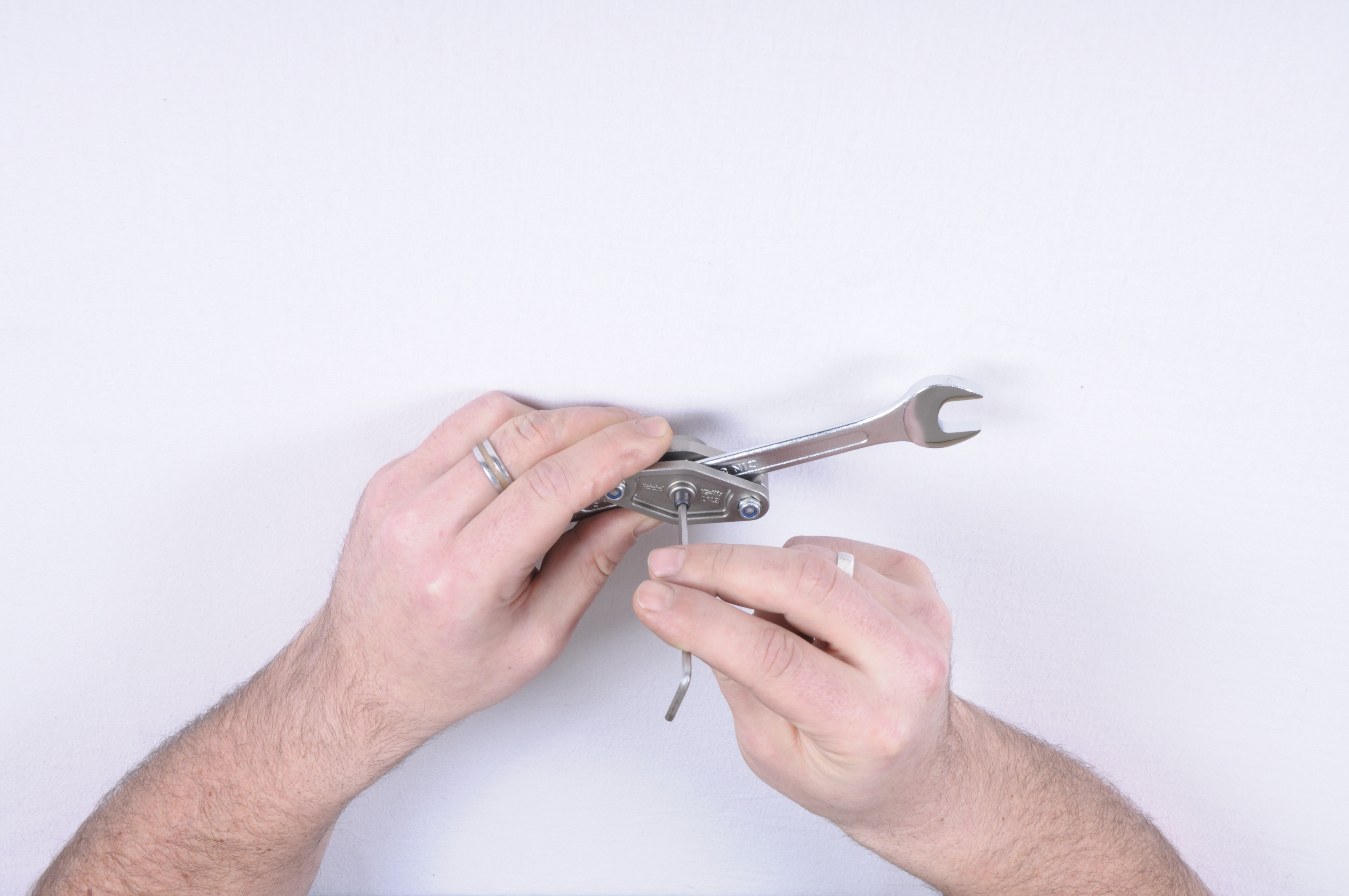

SchluesselanEinlagenkleinklemmen1klein

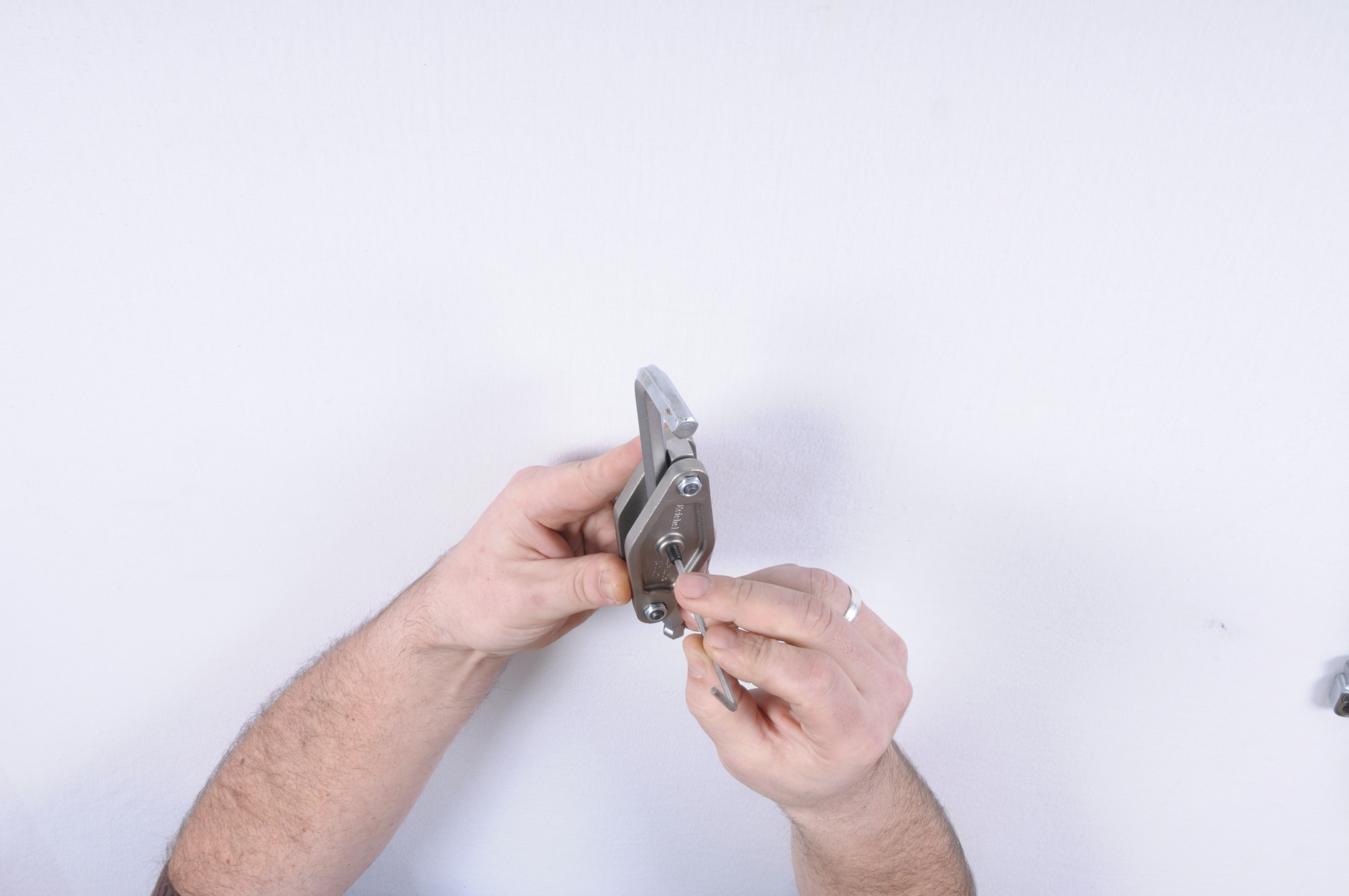

InbusanEinlagenkleinInbusklemmenklein












Um z.B. gekröpfte Ringschlüssel oder Werkzeuge mit einem dickeren Kopf einzuspannen, muss nur eine der Verbindungsschrauben des Adapters gelöst und nach dem Einlegen des Werkzeuges wieder eingeschraubt werden.

Die Klemmschraube in der Mitte der Unterseite des Adapters dient nur zur Fixierung des Werkzeuges (damit sich die Länge nicht verändern kann). Die Kraft wird über die Verbindungsschrauben zwischen Ober- und Unterteil und über die drehbaren Schoneinlagen übertragen.

Die drehbaren Schoneinlagen verhindern Druckstellen am eingespannten Werkzeug und müssen vor der Anwendung am Werkzeug anliegen um ein Verdrehen zu verhindern, ein Verdrehen würde eventuell eine Längenänderung bewirken, und es müsste erneut berechnet werden.
